Как сделать подсветку USB портов в центральной консоли Lada Vesta NG
В центральной консоли нового поколения Лада Веста появились два USB порта. В ходе эксплуатации этого автомобиля выяснилось, что в ночное время эти порты никак не освещаются, что затрудняет подключение к ним. Владельцы нашли простой способ доработать конструкцию и активировать штатную подсветку USB портов.
Инструкцией поделились владельцы Lada Vesta NG (Kirill-sks, NikolayKartashov и Serg96rus). Не обошлось без помощи maxflomaster, местного гуру в области разъемов и всего, что с ними связано (кстати, он сам изготавливает и продает различные жгуты для Весты). Каждый реализовал подсветку USB портов своим способом.

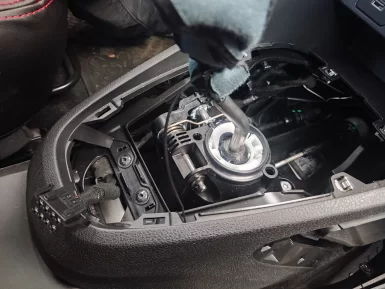

Во всех случаях потребуется сначала снять панель с USB портами. Для этого необходимо потянуть ее на себя, преодолевая сопротивление фиксаторов. Нижняя часть отщелкивается легко, верхняя чуть сложней (по углам можно вставить пластиковые монтажные лопатки, затем тянуть на себя сначала в одну сторону, потом другую).
В обоих модулях USB уже есть светодиоды для подсветки портов, однако они не задействованы.
Левый разъем (от ММС)
Левый порт USB имеет артикул 280231618R
Потребуется:

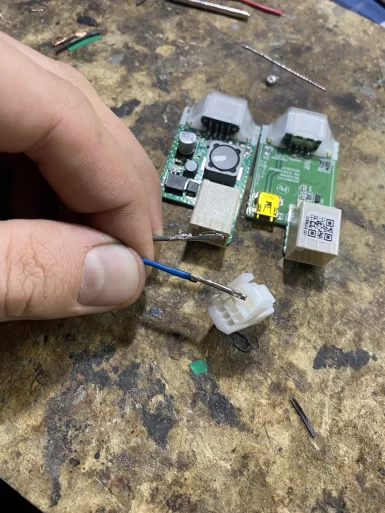

- разъем Tyco th025
- пины, 2шт
Подключить подсветку нужно по схеме:
+12В от габаритов и "массу" можно взять с кнопки аварийки, либо с кнопок подогрева в тоннеле (пин 3 - плюс, 6 - минус.
Правый разъем (зарядка)
Правый порт USB имеет артикул 280239782R
В правом модуле уже есть необходимый разъем. Реализовать подсветку в этом порту можно двумя способами:
1. Подвести к разъему питание (+12В от габаритов) и "массу", аналогично левому разъему (см. выше).
2. Поставить перемычки на самой плате. На фото указаны перемычки, на "+" идут 2 контакта: один BAT, другой ILL+. На "—" необходимо аккуратно зачистить лак на дорожке в местах (указал синей чертой) и соединить их между собой.
Тонкое жало паяльника, немного аккуратности и готово.
Результат
А вы будете подключать подсветку USB портов на своей Весте?
